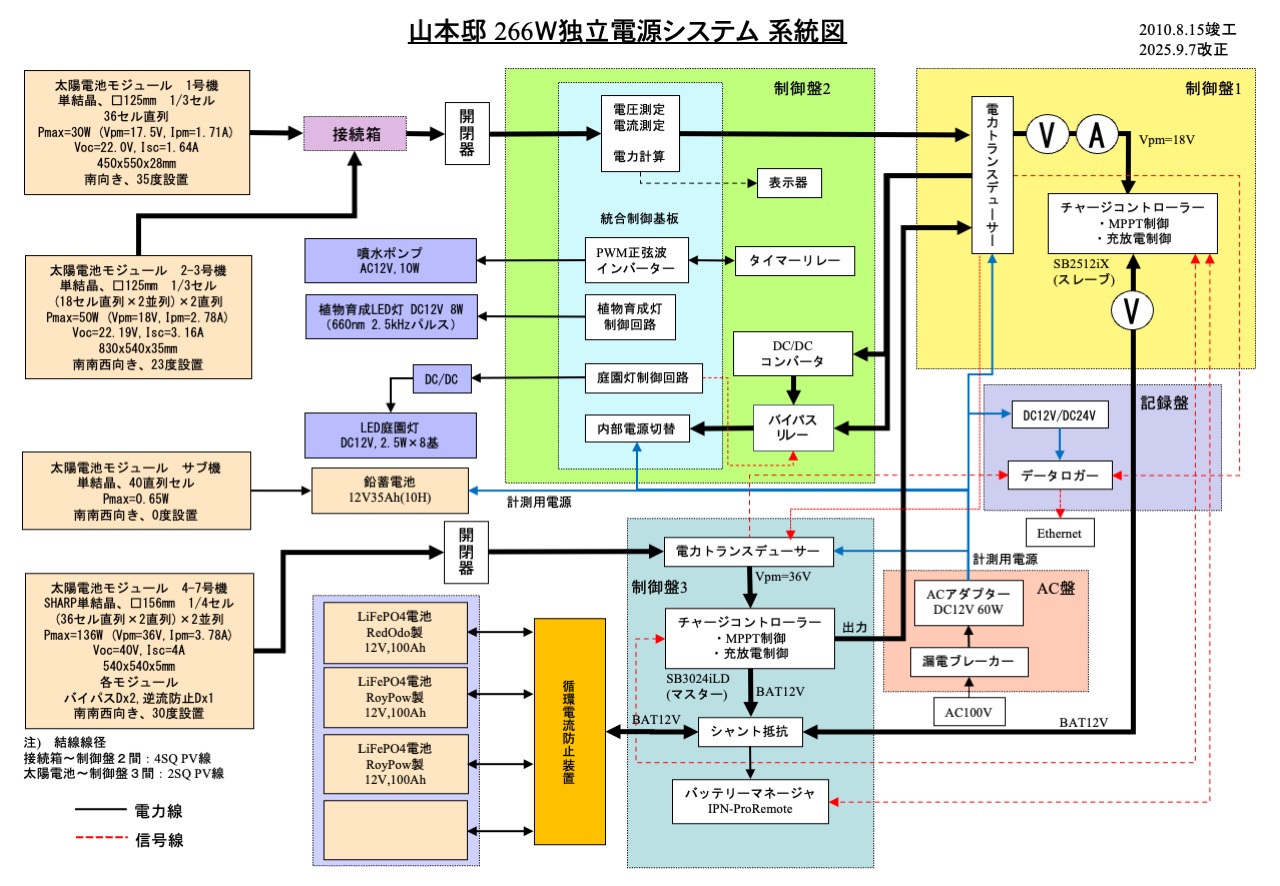

設備概要

やまかず太陽光発電所の特徴

DC負荷だけで運用しており、かつ自動制御で365日連続運転しています。

自動計測システム＋Webモニタリングでどなたでも運用状況をご覧頂けます。

全てのシステムが屋外設置、過酷な環境にも安定して動作しております。

太陽電池の設置は、強風の影響を受けない堅牢性を備えています。

美観に配慮した設計、素人工作にありがちな煩雑感がありません。

独自開発の循環電流防止装置により容量の異なる蓄電池での運用しています。

オリジナルのベランダ設置用モジュールで見た目の美しさも追求しています。

大枚を叩かずとも、労力を惜しまず、智恵と根気があればここまで出来ます。

太陽電池モジュール　1号機

・公称出力：30W（単結晶太陽電池）
・設置条件：真南、35度（日陰なし）
・設置年月：2009年8月
・設置場所：ベランダ手摺り上
・出力電圧：18V(Pmax,36直)

太陽電池モジュール　2-3号機

・公称出力：計100W（単結晶太陽電池）
・設置条件：南南西、23度（日陰なし）
・設置年月：2010年8月
・設置場所：屋根上
・出力電圧：18V(Pmax,36直)

太陽電池モジュール　4-7号機（自作）

・公称出力：計136W（単結晶太陽電池）
・設置条件：南南西、30度（日陰あり）
・設置年月：2012年10月
・設置場所：２階ベランダ手摺り沿い
・出力電圧：36V(Pmax,72直)
・逆流防止ダイオード内蔵

接続箱（1-3号機用）

・回路数：3回路
・方式：逆流防止ダイオードによる3並列
・設置年月：2010年8月
・設置場所：ベランダ

補助太陽電池モジュール

・公称出力：0.65W（単結晶太陽電池）
・設置条件：南、水平設置
・設置年月日：2009年10月
・設置場所：2階ベランダ

発電目的ではなく、計装用補助バッテリーの補充電に使用

制御設備

右から、制御盤１、制御盤２、制御盤３

制御盤１下方BOX内
・予備蓄電池　(計測用)
　鉛蓄電池　12V35Ah　1台

設置場所：1階テラス（屋根付き）

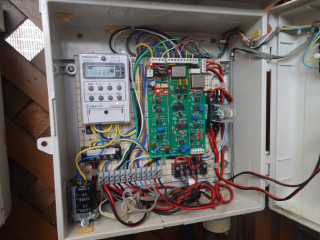

制御盤１

・統合制御基板（自作）
　電力量計測回路
　庭園灯制御回路
　植物育成灯制御回路
　ポンプ駆動用PWM正弦波インバーター
・ポンプ用タイマー
・夜間コンバータ切離しリレー

・動作表示灯（LED）
・電力表示器（デジタル電圧計）
・ロガー用接点検出回路（自作）
・昇降圧コンバーター（DC12V定電圧用）

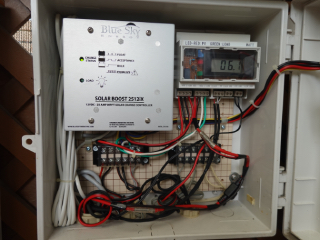

制御盤２

・MPPTチャージコントローラー
　（1-3号機用、入力電圧18V系統）
・電力トランスデューサー（自作）
　（1-3号機出力、消費電力計測）

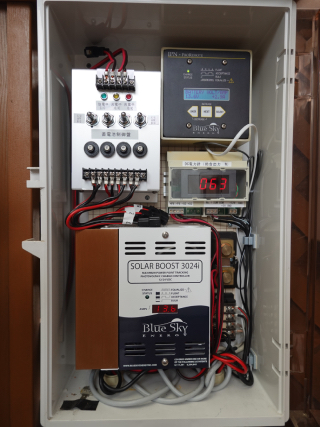

制御盤３

・IPN-ProRemote（蓄電池マネージャ）
・蓄電池電流計測用シャント抵抗器
・旧循環電流防止装置（現在未使用）
・MPPTチャージコントローラー
　（4-7号機用、入力電圧36V系統）
・電力トランスデューサー（自作）
　（4-7号機出力、総合出力計算）

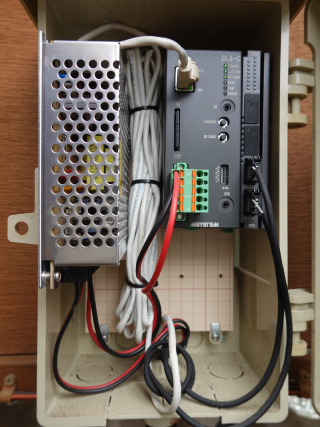

データロガー盤

・新データロガー DL8-C（Mシステム技研）
・入力インターフェース R8-SV2（Mシステム技研）
・絶縁型DC/DCコンバーター（12V→24V）

蓄電池設備

・蓄電池（左側スチール棚の中）
ディープサイクル鉛蓄電池
　12V105Ah（20H）　2台
　ACデルコ製　ボイジャーM31MF
　2020年10月30日更新
LFP型リチウムイオン二次電池
　12V100Ah　2台
　RedOdo製　2023年2月17日更新
　関西バッテリー製　2023年3月20日更新

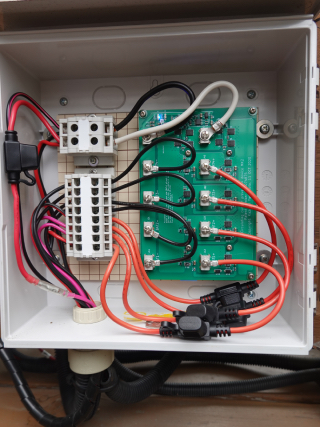

循環電流防止盤

自作　第10章を参照
これがあるからこそ鉛蓄電池とLFPの混在が可能になりました。

AC制御盤

・漏電ブレーカー
・計測用電源
　ACアダプター（DC12V 50W)
・バッテリーチャージャー（補充電用）
　COTEK BP-1210 (Max.10A)
　マイコン式３段階充電方式
・設置場所：テラス裏側（外側）

負荷装置一覧

噴水ポンプ（水鉢用）

仕様：AC12V10W　単相誘導電動機
　　（専用インバーターでDC駆動）
稼働時間：7時-17時
設置年月：2009年10月
設置場所：1階テラス

LED植物育成灯 （自作）

仕様：パルス点灯方式LED照明
・660nm/450nm Φ5砲弾型LED 125個
・カレントミラー方式定電流駆動
・DC12V　8W　2.5kHz
・Siフォトセンサ（部屋が暗い時、点灯）
点灯制御：太陽電池出力40W以上時
設置年月：2011年4月
　やまかずオリジナルです。

LED庭園灯 （自作）

仕様：DC12V3W　電球色LED
灯数：8基（庭園4基、玄関＆車庫4基）
点灯制御：太陽電池センサによる
改築年月：2020年3月（LED劣化により更新）
・2010年8月：2001年4月に設置したものをLED電球に変更しDC12V化

庭園灯用　電源盤

昇降圧コンバータ出力：DC13.2V

RGB-LED熱帯魚用照明灯（自作）

仕様：DC12-15V27W
灯数：RGB各1WのLEDを3直列x3並列
点灯制御：PWM制御（0-100%）
設置年月：2011年11月
市販品90cm水槽の照明器具を改修、色調は自由自在に変更できます。現在はACアダプターで駆動しています。

稼働状況

　2018年10月より新しいデーターロガーにより、発電電力と消費電力をモニターしております。従来のロガーのようにデータをダウンロードすることはできません。悪しからずご了承ください。

データ閲覧はこちらから

10分毎にデータ更新しております。

過去の実測データ

データの見方や分析はこちらから

お天気データはこちら（参考）
